什么是鍍鋅鋼管？

鍍鋅鋼管分為冷鍍鋅鋼管、熱鍍鋅鋼管，冷鍍鋅鋼管已被禁用，后者還被國家提倡暫時能使用。六七十年代，國際上發(fā)達國家開始開發(fā)新型管材，并陸續(xù)禁用鍍鋅管。中國建設(shè)部等四部委也發(fā)文明確從2000年起禁用鍍鋅管作為供水管，新建小區(qū)的冷水管已經(jīng)很少使用鍍鋅管了，有些小區(qū)的熱水管使用的是鍍鋅管。熱鍍鋅鋼管在消防、電力和高速公路上有廣泛的應(yīng)用。
鍍鋅鋼管的重量系數(shù)
公稱壁厚（mm）：2.0、2.5、2.8、3.2、3.5、3.8、4.0、4.5。
系數(shù)參數(shù)（c）：1.064、1.051、1.045、1.040、1.036、1.034、1.032、1.028。

注：鋼材力學性能是保證鋼材最終使用性能（機械性能）的重要指標，它取決于鋼的化學成分和熱處理制度。在鋼管標準中，根據(jù)不同的使用要求，規(guī)定了拉伸性能（抗拉強度、屈服強度或屈服點、伸長率）以及硬度、韌性指標，還有用戶要求的高、低溫性能等。

鋼的牌號：Q215A；Q215B；Q235A；Q235B。

試驗壓力值/Mpa：D10.2-168.3mm為3Mpa；D177.8-323.9mm為5Mpa

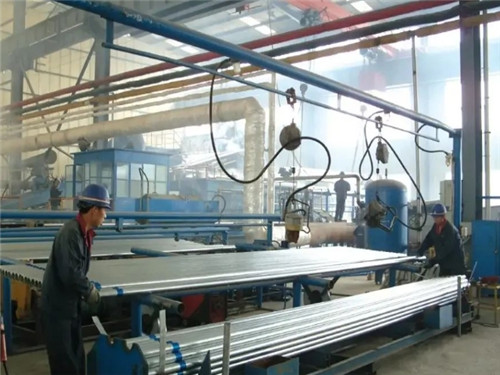

鍍鋅鋼管的生產(chǎn)步驟
工藝流程為：黑管——堿洗——水洗——酸洗——清水漂洗——浸助劑——烘干——熱浸鍍鋅——外吹——內(nèi)吹——空冷——水冷——鈍化——水漂洗——檢驗——稱重——入庫。
鍍鋅鋼管的技術(shù)要求
1、牌號和化學成分

鍍鋅鋼管用鋼的牌號和化學成分應(yīng)符合GB/T3091所規(guī)定的黑管用鋼的牌號和化學成分。

2、制造方法

黑管的制造方法（爐焊或電焊）由制造廠選擇。鍍鋅采用熱浸鍍鋅法。

3、螺紋及管接頭

（a） 帶螺紋交貨的鍍鋅鋼管，螺紋應(yīng)在鍍鋅后車制。螺紋應(yīng)符合YB 822的規(guī)定。

（b）鋼制管接頭應(yīng)符合YB 238的規(guī)定；可鍛鑄鐵管接頭應(yīng)符合YB 230的規(guī)定。

4、力學性能 鋼管鍍鋅前的力學性能應(yīng)符合GB 3091的規(guī)定。

5、鍍鋅層的均勻性鍍鋅鋼管應(yīng)作鍍鋅層均勻性的試驗。鋼管試樣在硫酸銅溶液中連續(xù)浸漬5次不得變紅（鍍銅色）。

6、冷彎曲試驗公稱口徑不大于50mm的鍍鋅鋼管應(yīng)作冷彎曲試驗。彎曲角度為90°，彎曲半徑為外徑的8倍。試驗時不帶填充物，試樣焊縫處應(yīng)置于彎曲方向的外側(cè)或上部。試驗后，試樣上不應(yīng)有裂縫及鋅層剝落同象。

7、水壓試驗水壓試驗應(yīng)在黑管進行，也可用渦流探傷代替水壓試驗。試驗壓力或渦流探傷對比試樣尺寸應(yīng)符合GB 3092的規(guī)定。鋼材力學性能是保證鋼材最終使用性能（機械性能）的重要指標。
